Использование динамических направляющих


Можно отобразить динамические направляющие для более точного перемещения, выравнивания и рисования объектов относительно других объектов. Динамические направляющие – это временные направляющие, которые можно продолжить от следующих точек привязки в объектах – центр, узел, квадрант и базовая линия текста. Для получения дополнительных сведений о точках привязки и режимах привязки см. раздел "Привязка объектов."

При перетаскивании объекта вдоль динамической направляющей можно увидеть расстояние от объекта до точки привязки, на основе которой создана динамическая направляющая, и точно расположить объект. Можно использовать динамические направляющие для расположения объектов во время их рисования относительно других объектов. Кроме того, можно отобразить пересекающиеся динамические направляющие, а затем расположить объект в точке пересечения.

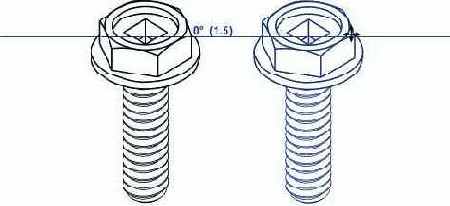

Динамическая направляющая выходит из узла на фигуре болта слева. В совете экрана рядом с узлом отображается угол динамической направляющей (0)и расстояние между узлом и курсором (1,5”). Болт справа перетащен вдоль динамической направляющей и расположен точно на расстоянии 1,5 дюйма от узла, через который была создана динамическая направляющая.

Динамические направляющие содержат невидимые деления, по которым двигается курсор. Благодаря делениям можно с точностью перемещать объекты вдоль динамической направляющей. Можно настроить интервалы между делениями по своему усмотрению, а также отключить привязку к делениям. Можно задать и другие параметры для динамических направляющих. Например, можно задать отображение динамических направляющих под одним или под несколькими заранее заданными углами или под углами, заданными пользователем. Можно предварительно просмотреть параметры угла. Если динамическая направляющая, проходящая под определенным углом, больше не требуется, можно удалить параметры этого угла. Кроме того, можно отобразить динамические направляющие, которые являются продолжением сегментов линии.

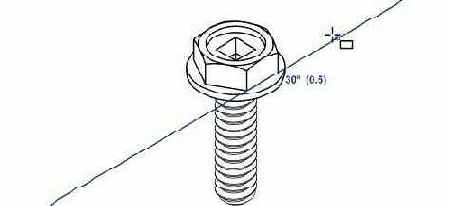

Динамическая направляющая, которая является расширением сегмента линии

Можно в любое время отключить динамические направляющие.
