Расположение объекта в точке пересечения

Включив динамические направляющие, выделите объект.

Если требуется переместить объект, используя определенную точку привязки, переместите курсор к этой точке привязки, чтобы она стала выделенной.

Перетащите объект к подходящей точке привязки другого объекта, перетащите курсор, чтобы отобразить динамическую направляющую, и не отпускайте кнопку мыши.

Перетащите объект к другой подходящей точке привязки. Когда точка привязки станет выделенной, перетащите курсор, чтобы отобразить другую динамическую направляющую в том месте, где будут пересекаться две динамические направляющие.

Когда отобразится точка пересечения, отпустите кнопку мыши.

В нижеприведенном примере пересекающиеся динамические направляющие используются для расположения шайбы относительно двух других объектов – другой шайбы и болта.

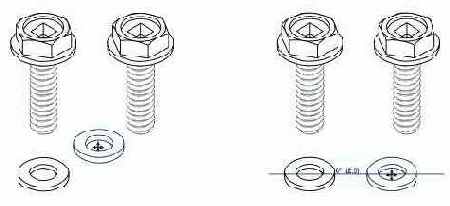

Сначала шайбу перетащили, используя центральную точку привязки (слева), к краю другой шайбы, а затем – вправо, чтобы отобразить динамическую направляющую (справа).

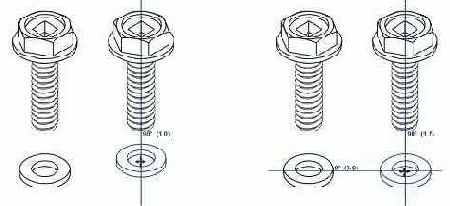

Затем шайбу перетащили к краю болта, а потом вниз, чтобы отобразить другую динамическую направляющую (слева). В заключение шайба была расположена в точке пересечения динамических направляющих (справа).

•

Подходящие точки привязки (узел, центр, квадрант и точки привязки базовой линии текста) отображаются, когда активированы соответствующие режимы привязки. Для получения дополнительных сведений о точках привязки и режимах привязки см. раздел "Привязка объектов."
